Modul Komunikasi Ekstensi untuk PLC Mitsubishi FX3U: Memperluas Konektivitas dalam Sistem Otomasi Industrial
Programmable Logic Controller (PLC) Mitsubishi FX3U adalah salah satu seri yang paling populer dan andal untuk aplikasi otomasi industri skala kecil hingga menengah. Salah satu keunggulannya adalah system ekspansi modular yang memungkinkan pengguna menambahkan berbagai modul khusus, termasuk modul komunikasi, untuk meningkatkan konektivitas dengan perangkat eksternal seperti HMI, inverter, scanner barcode, PLC lain, atau sistem komputer.
Modul komunikasi ekstensi untuk FX3U dipasang pada sisi kanan unit utama PLC, memungkinkan pocessing data secara real-time dan integrasi yang lebih luas dalam jaringan industri.
Fungsi dan Manfaat Modul Komunikasi Ekstensi:
1. Integrasi Jaringan – Menghubungkan PLC ke jaringan (sebagai node) untuk pertukaran data dengan perangkat lain.
2. Komunikasi dengan Perangkat Khusus – Menghubungkan langsung ke drive (inverter/servo), sensor pintar, atau perangkat input/output khusus yang menggunakan protokol tertentu.
3. Remote Monitoring & Control – Memungkinkan pengawasan dan kontrol dari jarak jauh melalui PC atau SCADA.
4. Simplifikasi Wiring – Menggantikan koneksi point-to-point yang rumit dengan komunikasi jaringan yang lebih efisien.
5. Peningkatan Kapabilitas Data Handling – Untuk aplikasi yang memerlukan pertukaran data dalam volume besar untuk analisis tren dan prediksi kegagalan.
—
Tipe-Tipe Modul Komunikasi Ekstensi untuk Mitsubishi FX3U.
Modul-modul ini umumnya dikategorikan berdasarkan protokol komunikasi yang didukung. Berikut adalah tipe-tipe utamanya:
1. Modul Komunikasi Serial (RS-232/RS-422/RS-485)
Protokol dasar dan paling serbaguna untuk komunikasi point-to-point atau multidrop.

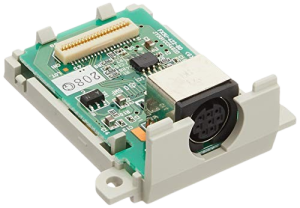

– FX3U-232-BD / FX3U-232ADP – Modul board/unit adaptor yang menambahkan 1 port RS-232. Cocok untuk koneksi ke HMI sederhana, barcode reader, atau printer.
– FX3U-422-BD / FX3U-422ADP – Menambahkan 1 port RS-422. Port ini biasa digunakan untuk pemrograman dan komunikasi dengan perangkat seperti GOT (Graphic Operation Terminal) series HMI Mitsubishi.
– FX3U-485-BD / FX3U-485ADP – Menambahkan 1 port RS-485. Protokol ini mendukung komunikasi multidrop (banyak perangkat dalam satu jaringan). Sangat penting untuk:
a. Komunikasi N:N Network : Menghubungkan beberapa PLC FX (maks 8) dalam jaringan sederhana untuk pertukaran data.
b. Komunikasi Paralel : Pertukaran data antara dua PLC FX.
c. Protokol Mitsubishi : Computer Link (MC Protocol) Untuk komunikasi dengan SCADA atau software MES/ERP di PC.
2. Modul Jaringan Fieldbus & Industrial Ethernet
Untuk Integrasi High-Speed Network & distributed control architecture:.
FX3U-ENET-L / FX3U-ENET-ADP – Modul Ethernet yang menghubungkan PLC FX3U ke jaringan LAN/WAN. Mendukung komunikasi menggunakan MC Protocol dan Socket communication (TCP/UDP). Vital untuk koneksi ke sistem SCADA, database, atau antar-panel HMI via Ethernet.
FX3U-CCL-MS – Modul CC-Link master. Menghubungkan FX3U sebagai master pada jaringan CC-Link (sebuah network fieldbus populer di Jepang & Asia) untuk mengontrol hingga 7 remote I/O station atau perangkat slave seperti inverter, valve, dan ADC.
FX3U-64CCL – Modul CC-Link Interface. Berfungsi sebagai slave, memungkinkan PLC FX3U menjadi perangkat slave dalam jaringan CC-Link yang dimasteri oleh PLC lain (seperti Q-series).
3. Modul Komunikasi Profibus
Untuk integrasi dengan ekosistem Automation europa.
FX3U-64DP-M / FX3U-64DP-N – Modul Profibus-DP. FX3U-64DP-M berfungsi sebagai Master, sedangkan FX3U-64DP-N berfungsi sebagai Slave. Memungkinkan PLC FX3U terhubung dan bertukar data dalam jaringan Profibus-DP yang banyak digunakan di Industry Eropa Eropa.
4. Modul Komunikasi untuk Perangkat Khusus
FX3U-2HSY-ADP – Modul adaptor untuk komunikasi syncrone two-axis dengan servo drive Mitsubishi MR-J2/J3/J4 series via kabel dedicated (motion control langsung).
FX3U-1PSU-5V – Meski secara teknis adalah catu daya, modul ini diperlukan ketika beban daya dari modul ekstensi (termasuk modul komunikasi) melebihi kapasitas unit utama.
Pemilihan dan Penerapan Modul yang Tepat, bergantung pada kebutuhan aplikasi:
1. Koneksi HMI & Pemrograman ↦ Gunakan FX3U-422-BD/ADP atau FX3U-USB-BD (koneksi USB).
2. Koleksi Data ke PC/SCADA ↦ Gunakan FX3U-485-BD/ADP (dengan MC Protocol) atau FX3U-ENET-ADP untuk kecepatan lebih tinggi.
3. Jaringan antar PLC FX ↦ Gunakan FX3U-485-BD/ADP dengan fungsi jaringan N:N.
4. Integrasi Inverter/Remote ↦ Gunakan FX3U-CCL-MS untuk jaringan CC-Link.
5. Integrasi Sistem Profibus ↦ Gunakan FX3U-64DP-N (sebagai slave).
Kesimpulan:
Keberagaman modul komunikasi ekstensi membuat PLC Mitsubishi FX3U menjadi platform yang sangat fleksibel dan powerful. Dengan memilih modul yang tepat, perancang sistem dapat membangun jaringan kontrol yang terintegrasi, efisien, dan siap untuk mendukung perkembangan teknologi Industrial Internet of Things (IIoT). Selalu merujuk pada manual-book dari masing-masing modul untuk panduan pemasangan, konfigurasi, dan pemrograman secara detail.(AU/AU)
